WEH-105°C 黑色PVC软管

WEH-105°C 黑色PVC软管

通用型聚氯乙烯(PVC)套管，采用通用型PVC胶粒，进行干燥处理，经押出机加热熔融，挤压成型，冷水冷却、收卷。具有良好的柔软性、机械性能、介电性能、阻燃性等。符合环保标准。广泛应用于电器、电机、变压器的引出线绝缘，线束、电子元器件的绝缘套保护，气体、液体流通管道等等。

产品详细

产品特性：

阻燃、环保

2.使用温度：-40℃～105℃

3.环保标准：RoHS

4.标准颜色：白色，其它颜色可定制

5.电压等级：300V，600V；

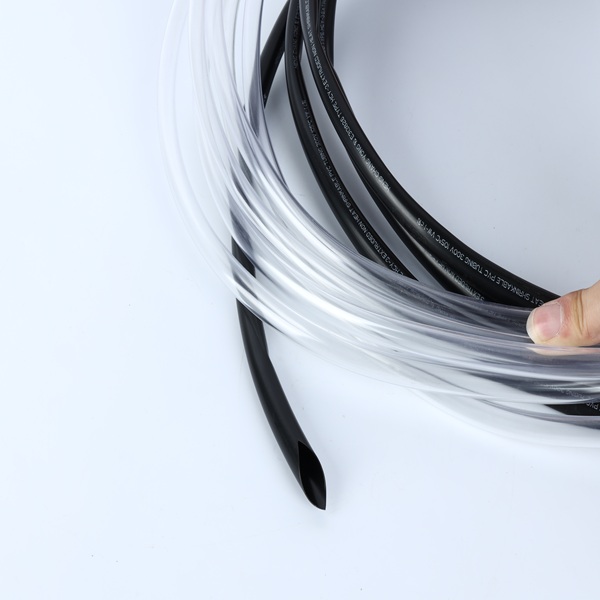

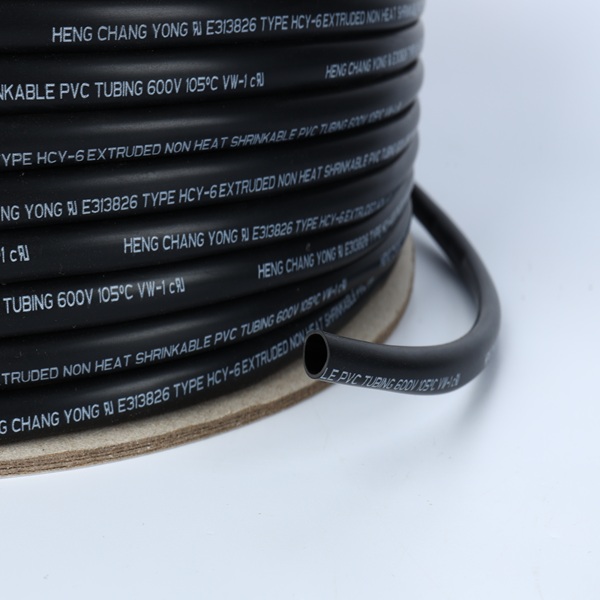

黑色PVC软管

　　1.公司提供给客户的PVC套管，以双方确认的样本为准，不受表列性能指标的限制。

　　2.公司能够生产全部达到表列性能指标的PVC套管。

性能参数
项目		单位	测试方法	指标值

电压等级		V		300	600
温度等级		℃	UL224	105
耐电压	老化前		UL22423℃	2500V/60sec
	老化后		UL224136℃168hr	2500V/60sec
体积电阻		Ωcm	UL224	≥1010
拉伸强度	老化前	Mpa	UL22423℃	≥10.4
	老化后	Mpa	UL224136℃168hr	≥7.3
伸长率	老化前	％	UL22423℃	≥100％
	老化后	％	UL224136℃168hr	≥100％
柔软性			UL224136℃168hr	不龟裂
热冲击			UL224180℃4hr	不龟裂
冷弯曲			UL224－30℃1hr	不龟裂
铜稳定性			UL224136℃168hr	无腐蚀
阻燃性			UL224	VW－1

　　

黑色PVC软管产品规格表：

尺寸（一）英制AWG系列
规格(mm)	内径(mm)	壁厚(mm)		包装尺寸(m/r)
规格(mm)	内径(mm)	300V	600V	包装尺寸(m/r)
24	0.55±0.1	0.25±0.05	0.40±0.05	305
22	0.65±0.1	0.25±0.05	0.40±0.05	305
20	0.85±0.1	0.25±0.05	0.40±0.05	305
19	0.9±0.1	0.30±0.05	0.40±0.05	305
18	1.0±0.15	0.30±0.05	0.45±0.05	305
17	1.2±0.15	0.30±0.05	0.45±0.05	305
16	1.3±0.15	0.30±0.05	0.45±0.05	305
15	1.5±0.15	0.30±0.05	0.45±0.05	305
14	1.7±0.15	0.30±0.05	0.45±0.05	305
13	1.9±0.2	0.30±0.05	0.45±0.05	305
12	2.1±0.2	0.35±0.05	0.50±0.05	305
11	2.4±0.2	0.35±0.05	0.50±0.05	305
10	2.7±0.2	0.35±0.05	0.50±0.05	305
9	3.0±0.2	0.40±0.05	0.50±0.05	305
8	3.3±0.2	0.40±0.05	0.50±0.05	305
7	3.7±0.2	0.40±0.05	0.50±0.05	305
6	4.2±0.3	0.45±0.05	0.50±0.05	305
5	4.7±0.3	0.45±0.05	0.55±0.05	305
4	5.3±0.3	0.45±0.05	0.55±0.05	305
3	5.9±0.3	0.45±0.05	0.55±0.05	305
2	6.6±0.3	0.45±0.05	0.55±0.05	152
1	7.4±0.35	0.45±0.05	0.55±0.55	152
0	8.3±0.35	0.45±0.05	0.55±0.55	152

尺寸（二）英制系列
规格(inch)	内径(mm)	壁厚(mm)		包装尺寸(mr)
规格(inch)	内径(mm)	300V	600V	包装尺寸(mr)
5/16	8.0±0.35	0.45±0.05	0.55±0.05	152
3/8	9.5±0.35	0.50±0.05	0.55±0.05	152
7/16	11.1±0.35	0.55±0.10	0.65±0.10	152
1/2	12.7±0.35	0.55±0.10	0.65±0.10	152
9/16	14.3±0.4	0.65±0.10	0.75±0.10	76
5/8	16.0±0.4	0.65±0.10	0.75±0.10	76
3/4	19.0±0.4	0.65±0.10	0.75±0.10	76
7/8	22.0±0.5	0.75±0.15	0.85±0.15	76
1	25.0±0.5	0.75±0.15	0.85±0.15	76
0	27.0±0.8	0.75±0.15	0.85±0.15	76

尺寸（三）公制系列
内径(mm)	壁厚(mm)		包装尺寸(mr)
内径(mm)	300V	600V	包装尺寸(mr)
0.80±0.1	0.25±0.05	0.40±0.05	500
1.0±0.1	0.30±0.05	0.40±0.05	500
1.5±0.1	0.33±0.05	0.45±0.05	400
2.0±0.2	0.33±0.05	0.50±0.05	400
2.5±0.2	0.35±0.05	0.50±0.05	300
3.0±0.2	0.40±0.05	0.50±0.05	300
3.5±0.2	0.40±0.05	0.50±0.05	300
4.0±0.2	0.45±0.05	0.55±0.05	300
4.5±0.3	0.45±0.05	0.55±0.05	300
5.0±0.3	0.45±0.05	0.55±0.05	300
6.0±0.3	0.45±0.05	0.55±0.05	300
7.0±0.3	0.45±0.05	0.55±0.05	150
8.0±0.35	0.45±0.05	0.55±0.05	150
9.0±0.35	0.50±0.05	0.60±0.05	150
10.0±0.35	0.55±0.10	0.65±0.10	150
11.0±0.40	0.55±0.10	0.65±0.10	150
12.0±0.40	0.55±0.10	0.65±0.10	150
13.0±0.40	0.55±0.10	0.65±0.10	150
14.0±0.40	0.55±0.10	0.65±0.10	150
15.0±0.40	0.60±0.10	0.70±0.10	50
16.0±0.40	0.60±0.10	0.70±0.10	50
17.0±0.40	0.60±0.10	0.70±0.10	50
18.0±0.40	0.60±0.10	0.70±0.10	50
19.0±0.40	0.65±0.10	0.75±0.10	50
20.0±0.50	0.65±0.10	0.75±0.10	50
21.0±0.50	0.65±0.10	0.75±0.10	50
22.0±0.50	0.70±0.10	0.80±0.10	50
23.0±0.50	0.70±0.10	0.80±0.10	50
24.0±0.50	0.75±0.10	0.85±0.10	50
25.0±0.50	0.75±0.10	0.85±0.10	50
26.0±0.50

定制服务流程

沟通需求

选型推荐

测试打样

交付试用

效果反馈

优化定案

批量制造

启动售后

相关产品

WEH-200度硅胶软管（沉淀胶）

挤出型硅胶软管，精选优质硅橡胶，经科学配方与先进挤出工艺制成。

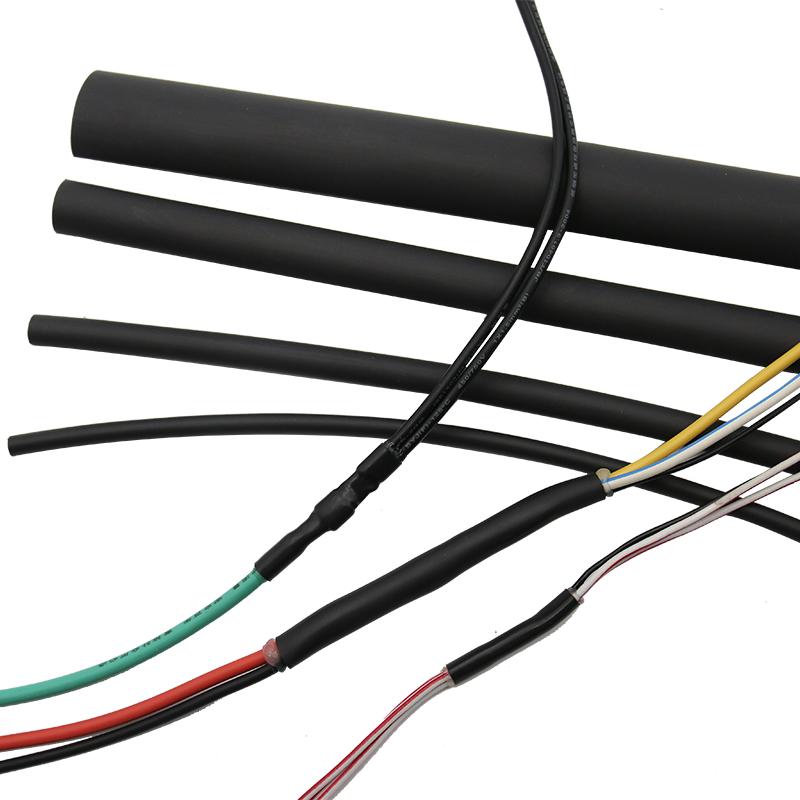

WEH-沃利达热缩管（黑色/透明）
